产品介绍
产品简介:
DTS专用APD系列产品,主要应用于分布式光纤传感器,属于光生电流型雪崩二极管,专门解决弱光信号检测。该器件采用8针蝶形封装,内置半导体制冷器,温度传感器,高性能的APD半导体芯片。8针蝶形封装保证了器件的高可靠性,体积小巧,通过制冷回路确保了APD在不同环境温度下的指标稳定性,使得弱信号检测电路大大简化,从而使分布式传感器的可靠性、稳定性大大提高。
产品特征:
Ø 内置制冷器,温控尾纤封装;
Ø 先进的激光焊接工艺,气密性封装;
APD器件的基本指标:
特性参数
|
符号
|
测试条件
|
最小
|
典型
|
最大
|
单位
|
光谱响应范围
|
λ
|
—
|
1000~1700
|
nm
|
||
光敏面直径
|
Φ
|
—
|
50
|
μm
|
||
响应度
|
Re
|
λ=1.55μm,M=1,φe=1μw
|
0.85
|
|
|
A/W
|
最大可用增益
|
Mmax
|
λ=1.55μm,φe=1μw
|
|
|
20
|
|
反向击穿电压
|
VBR
|
ID=100mA,φe=0
|
46
|
|
48
|
V
|
工作电压(@M=10)
|
VR
|
λ=1.55μm
|
41
|
|
44
|
V
|
暗电流
|
ID
|
M=10,φe=0
|
|
|
1
|
nA
|
总电容
|
Ctot
|
M=10,φe=0
|
|
0.5
|
|
pF
|
-3dB带宽
|
BW
|
VR=5V,f0=100MHz,RL=50Ω
|
1.8
|
2.0
|
|
GHz
|
工作电压温度系数
|
δ
|
Tc=-40~+85℃
|
|
0.10
|
0.15
|
V/℃
|
光纤类型
|
|
MM 50/125 or MM 62.5/125 09光纤
|
|
|
|
|

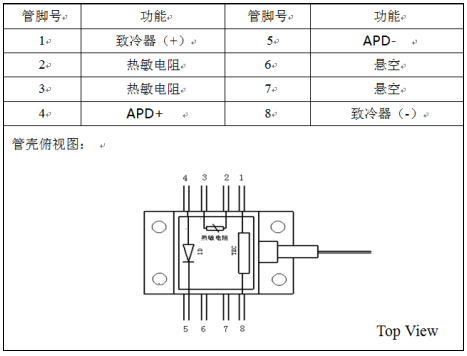

引脚定义与尺寸图:
